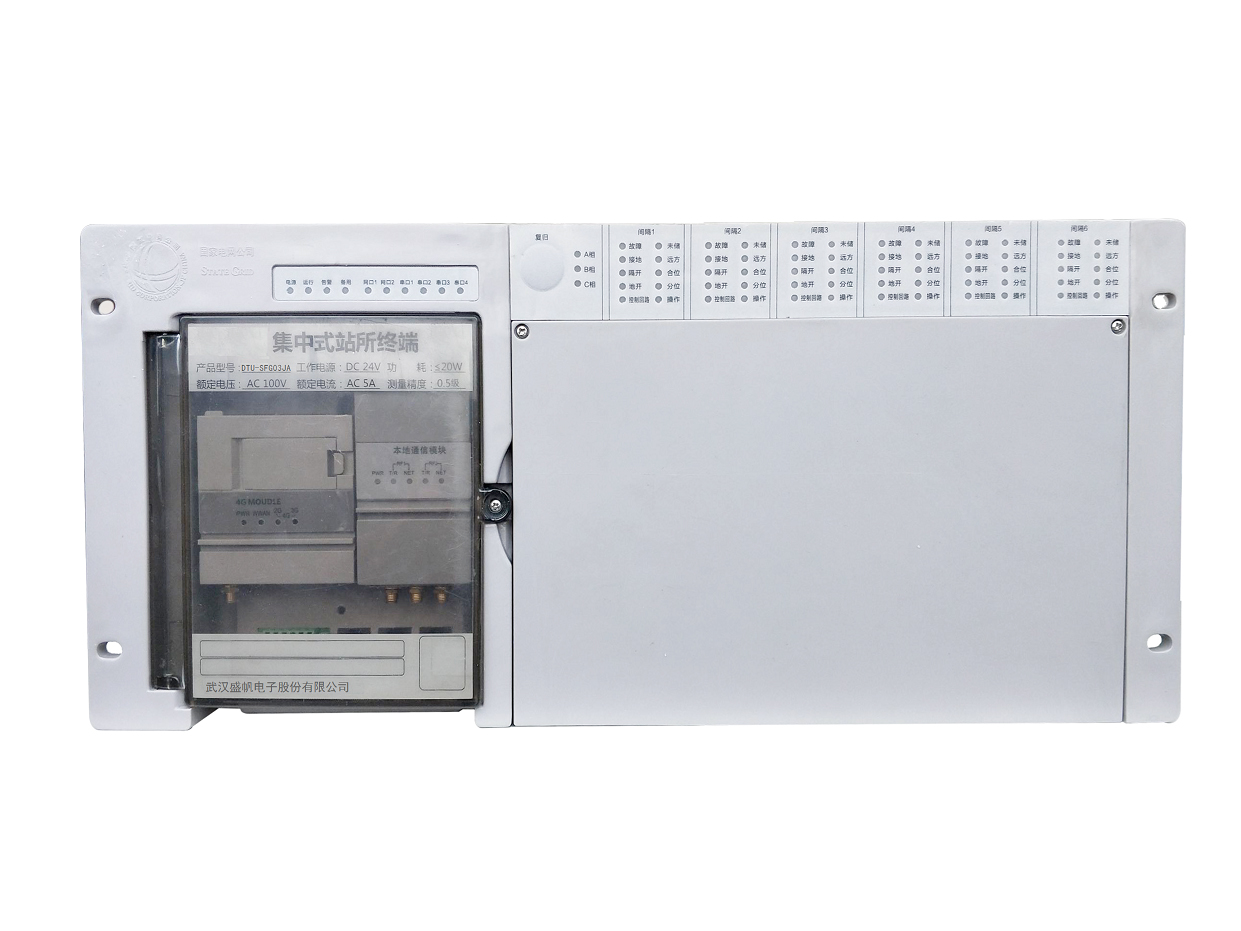

集中式站所終端是基于先進的處理器和高速工業網絡技術研制的一種集遙測、遙信、遙控、電能量計量、保護和通信等功能于一體的新一代微機型站所終端,適用于配電室、環網柜或開閉所等多回路集中監控應用場合,可與通信系統配合組成有信道方式的各種環網及非環網的配電自動化系統,配合配電子站、主站實現配電線路的運行狀態監視、故障識別、故障隔離和非故障區域恢復供電等配網自動化功能。
實時監測功能
交流遙測
遙信
遙控
電能量計量及測量功能
故障判斷及保護功能
過流故障判斷
過負荷判斷
具有負荷越限告警上送功能。
涌流判斷
具備防止涌流和負荷波動引起的誤報警功能。
重合閘判斷
接地故障判斷
數據處理及傳送功能
實時測量數據
狀態信息主動上報
歷史數據統計
通信功能
網口通信
串口通信
遠方對時
錄波功能
自診斷、自恢復
液晶顯示功能(選配)
性能分類 | 參數名稱 | 指標 |
軟硬件平臺 | 軟件 | 采用32位浮點型ARM處理器 |
硬件 | 芯片采用工業級,采樣部分電阻電容采用低溫飄精密元件 | |
交流模擬量 | 交流模擬量數量 | 支持28個模擬量接入 |
額定電壓 | 3×100V或220V 50Hz | |
額定電流 | 1A/5A 50Hz | |
電壓采樣精度 | 0.5級 | |
電流采樣精度 | 0.5級 | |
有功、無功采樣精度 | 有功0.5S,無功2級 | |
回路功耗 | 電壓回路的功耗≤ 0.5VA;電流回路的功耗 ≤ 0.75VA; | |
交流過載 | 1.2In或1.2Un,連續工作;20In,允許持續1s | |
遙信 | 遙信數目 | 最大支持100路硬遙信 |
遙信電源 | 電壓DC24V | |
分辨率 | ≤ 5ms | |
防抖時間 | 1~60000ms可設 | |
遙控 | 遙控路數 | 最大支持6路遙控,每回路配置遙控量為4個(分閘/合閘控出,保護分閘/合閘控出) |
輸出方式 | 繼電器常開接點 | |
觸點容量 | 觸點容量交流250V/5A、直流80V/2A或直流110/0.5A純電阻負載 | |
錄波 | 穩態錄波 | 電壓絕對誤差:0.05Un≤0.5% , 0.1Un≤0.5% ,0.5Un≤0.5%,1.0Un≤0.5%,1.5Un≤0.5%; |
電流相對誤差:0.1In≤5.0%,0.2In≤2.5%,0.5In≤1.0%,1.0In≤0.5%,5.0In≤1.0%,10In≤2.5%; | ||
暫態錄波 | 暫態錄波中最大峰值瞬時誤差不大于 10% | |
數據存儲 | SOE記錄 | 1024條記錄循環存儲 |
遙控記錄 | 128條記錄循環存儲 | |
錄波記錄 | 64條記錄循環存儲 | |
電源系統 | 輸入電源 | 交流輸入工作范圍176-264Vac/45-65Hz,典型值220 Vac/50Hz |
通信電源輸出 | 額定電壓24V,穩態電壓輸出精度±15%,電源穩定輸出容量不小于15W,瞬時輸出容量不小于20W,持續時間≥50ms; | |
操作電源輸出 | 54.0~55.5V;在電池均充狀態下輸出為56~57.6V,帶載能力滿足:10A≥15s、16A≥200ms,帶載時模塊輸出插座處電壓不低于48V。 | |
后備電源 | 額定電壓DC48V,使用壽命 ≥ 3年 | |
電源功耗 | 核心單元正常運行直流功耗宜不大于20W | |
通信 | 以太網接口 | 傳輸速率100Mbit/s全雙工 |
RS485/RS232 | 傳輸速率可選1200bps~115200bps | |
產品功耗 | 電壓回路 | 不大于0.5VA |
電流回路 | 不大于0.75VA | |
直流功耗 | 直流功耗不大于20W | |
工作環境 | 工作環境溫度 | -40 ℃~+75 ℃ |
工作相對濕度 | 10%~100% | |
海拔高度 | 不大于1000 | |
最大絕對濕度 | 35g/ m3 | |
絕緣耐壓 | 絕緣電阻 | 輸入、輸出回路對地和各回路之間的絕緣電阻 ≥ 5MΩ(正常條件下測試)和 ≥ 1MΩ(恒定濕熱條件下測試) |
絕緣強度 | 電源回路、交流遙測回路、信號輸出觸點對地及交流遙測電壓回路對電流回路之間能承受額定頻率為50Hz、有效值為2.5kV,時間為1min的交流電壓試驗,無擊穿與閃絡現象 | |
沖擊電壓 | 電源輸入、輸出回路對地和各回路之間能承受1kV標準雷電波的短時沖擊電壓檢驗,在交流信號輸入端口施加±5kV,1.2/50μS標準雷電波,沖擊后工作正常 | |
EMC性能 | 快速瞬變脈沖群抗干擾度 | 4級 |
靜電放電抗擾度 | 4級 | |
浪涌沖擊抗擾度 | 4級 | |
工頻磁場抗擾度 | 4級 | |
機械振動性能 | 承受頻率及振幅 | 頻率為2~9Hz,振幅為0.3mm,振動后設備各項性能均符合要求 |
承受頻率及加速度 | 頻率為9Hz~500Hz,加速度為1m/s2,振動后設備各項性能均符合要求 | |
設備可靠性 | 平均無故障工作時間 | 大于50000h |
使用壽命 | 6~8年 |
DTU-SFG03JA型配電自動化站所終端
FTU-SFG03ZA型饋線終端
